偏光显微镜
HPL-17经济型

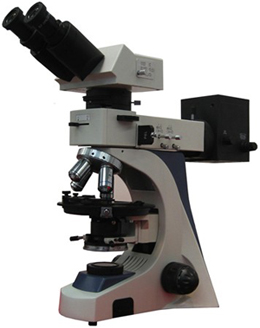

透反射材料显微镜HPL-17

          地质、矿产、冶金等部门和相关高等院校、地质、化工、医疗、药品等领域的研究与检验专用设备。作单偏光观察,正交偏光观察 ,锥光观察以及显微摄影

    偏光分析器:位于分析内的检偏器可180°自由旋转,游标精度为6'/格,带检偏镜锁紧装置。锥光观察和偏光观察能够自由转换。锥光观察能够自由调焦,使得锥光图像更加清晰。

HPL-17透反射材料显微镜配置表

设备名称

名称

放大倍数

光学放大:40-600   系统放大:50-2400



机架

整体压铸而成,机身结构更加稳定。高效散热系统。

无穷远色差独立校正光学系统。

低位同轴粗微动调焦机构,粗微动手轮高度可调,微调格值0.002mm

AC85V-230V50/60Hz

三目头

自动补偿铰链式三筒目镜组 瞳距:50-75mm,倾斜30度,可进行100%透光摄影,(分光比20:80)



目镜

高眼点平场目镜:10X/φ22mm

平场分划目镜:10X/φ20mm





偏光物镜

无穷远无应力平场物镜   PL4X/0.10

无穷远无应力平场物镜    PL10X/0.25

无穷远无应力平场物镜    PL20X/0.40

无穷远无应力平场物镜    PL40X/0.65(弹簧S)

无穷远无应力平场物镜    PL60X/0.80(弹簧S)

偏光分析器

内置检偏镜180°可调,自由旋转,游标精度为6'/格,带检偏镜锁紧装置

内置推拉式勃氏镜,中心可调,方便干涉观察,

锥光观察和偏光观察能够自由转换,锥光观察能够自由调焦

补偿器插口,并配有λ片、1/4λ片及石英楔子补偿器

空插片

偏光聚光镜(起偏镜)

N. A.1.25摇摆式阿贝聚光镜带可变光栏,中心可调,双导柱定位滑动, 起偏镜360°可调,带有45°90°135°180°225°270°315°共八档刻度

照明系统

透射系统:AC85V-230V自适应式宽电压,12V30W卤素灯,亮度连续可调,,蓝、黄、绿、磨砂滤色片组,阿贝聚光镜:NA.1.25可上下升降,带视场光栏调节

反射系统:AC85V-230V自适应式宽电压,12V30W卤素灯,亮度连续可调,插入式起偏镜,起偏镜360°可旋转,带有90°180°270°共四档刻度调节和微动游标,蓝、黄、绿、磨砂滤色片组,

载物台



偏光旋转载物台,直径Φ172mm , 格值1°,精度6''360°等分刻度,中心可调,带锁紧装置(可配十字移动尺)

调焦机构

粗微动同轴,带有粗调松紧调节装置,高度上下可调,粗动行程:20mm,微动精度:0.002mm,带锁紧和限位装置

压片夹

压片组件

移动尺

偏光移动尺

转换器

内定位内倾式五孔可调中心转换器,带物镜中心调节扳手,调节方便快捷



补偿器

四分之一波长补偿器(云母试板,光程差137nm

全波长补偿器(石膏试板,光程差530nm

石英补偿器,可连续产生Ⅰ-Ⅳ级干涉色

摄影接口

1X摄像接筒(C接口)



滤色片

蓝色滤色片

绿色滤色片

黄色滤色片

中性滤色片

保险丝

250V/3.15A Φ5X20 保险丝管

灯泡

12V30W卤素灯泡

12V30W卤素灯泡

防尘罩

防尘罩

说明书

HPL-85说明书

电源线

3C认证电源线

包装

泡沫上盖

泡沫底座

系统组成

电脑型(HPL-17C): 1、材料显微镜 2、适配镜 3、高清摄像器4、计算机

数码型(HPL-17D): 1、材料显微镜 2、数码适配镜 3、数码相机
