偏光显微镜
HPL-30研究型

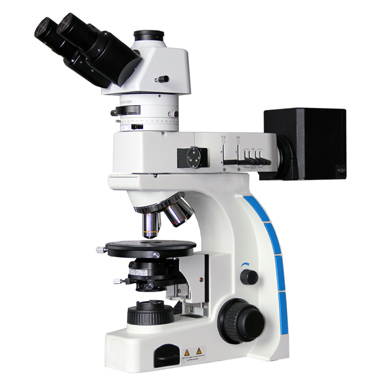

透反射矿相显微镜 HPL-30

▲ 地质、矿产、冶金等部门和相关高等院校地质、化工、医疗、药品等领域的研究与检验专用设备

▲ 作单偏光观察,正交偏光观察 ,锥光观察以及显微摄影液态高分子材料,生物聚合物及液晶材料的晶相观察

▲  偏光分析器:位于分析内的检偏器可180°自由旋转,游标精度为6'/格,带检偏镜锁紧装置。锥光观察和偏光观察能 够自由转换。锥光观察能够自由调焦,使得锥光图像更加清晰。

▲  偏光聚光镜:带锥光观察顶镜,NA1.25,中心可调,双导柱定位滑动,起偏镜组能够360°旋转,带有45°90°135°180°225°270°315°共八档刻度。

HPL-30透反射矿相显微镜配置表

设备名称

名称

放大倍数

光学放大:40-600倍   系统放大:50-2400



机架

机身整体压铸,结构更加稳定。高效散热系统。使用周期长达7-10

引进德国蔡司光路设计,无限远色差独立校正光学系统光学器件均采用多层镀膜(防霉保护),清洁方便,效果清晰

低位同轴粗微动调焦机构,粗微动手轮高度可调,微调格值0.001mm

110/220V50/60Hz

三目头

自动补偿铰链式三筒目镜组 瞳距:50-75mm,倾斜30度,100%透光摄影,显微镜和电脑同步显示图像

目镜(防霉)

高眼点平场目镜:10X/φ20mm

平场分划目镜:10X/φ20mm



金相物镜

(防霉保护)

无穷远无应力物镜 4X

无穷远无应力物镜 10X

无穷远无应力物镜 20X(选购)

无穷远无应力物镜 40X(弹簧S)

无穷远无应力物镜 60X(弹簧S)

偏光分析器

内置检偏镜180°可调,自由旋转,游标精度为6'/格,带检偏镜锁紧装置

内置推拉式勃氏镜,中心可调,方便干涉观察,

锥光观察和偏光观察能够自由转换,锥光观察能够自由调焦

补偿器插口,并配有λ片、1/4λ片及石英楔子补偿器

偏光聚光镜(起偏镜)

带锥光观察顶镜,NA.1.25中心可调,双导柱定位滑动, 起偏镜360°可调,带有45°90°135°180°225°270°315°共八档刻度

照明系统

透射系统:110-240V自适应式宽电压,6V20W欧司朗卤素灯,亮度连续可调,,蓝滤色组,阿贝聚光镜:NA.1.25可上下升降,带视场光栏调节

反射系统:110-240V自适应式宽电压,12V50W卤素灯,亮度连续可调,插入式起偏镜,起偏镜360°可旋转,带有90°18270°共四档刻度调节和微动游标,蓝、黄、绿、磨砂滤色组,

载物台



偏光旋转载物台,直径Φ150mm 格值1°,精度6''360°等分刻度,中心可调,带锁紧装置(可配十字移动尺)

调焦机构

粗微动同轴,带有粗调松紧调节装置,高度上下可调,粗动行程:20mm,微动精度:0.001mm,带锁紧和限位装置

转换器

内定位内倾式四孔可调中心转换器,带物镜中心调节扳手,调节方便快捷



补偿器

四分之一波长补偿器(云母试板,光程差137nm

全波长补偿器(石膏试板,光程差530nm

石英补偿器,可连续产生Ⅰ-Ⅳ级干涉色

摄影接口

1X蔡司摄像接筒(0.5X可选),可调同步显示图像

滤色片

蓝色滤色片

系统组成

电脑型高精度偏光显微镜(HPL-30C): 1矿相显微镜 2蔡司专用适配镜 3500万像素高清摄像器4、计算机(选配)

数码型高精度偏光显微镜(HPL-30D): 1矿相显微镜  2、适配镜 3、数码相机
