金相显微镜
6XB-C研究型

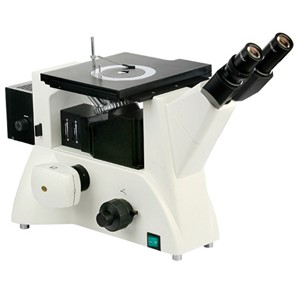

倒置金相显微镜6XB-C

▲ 倒置金相显微镜采用优良的无限远光学系统与模块化的功能设计理念,可以方便升级系统,实现偏光

观察、暗场观察等功能。紧凑稳定的高刚性主体,充分体现了显微镜操作的防振要求。

▲ 适用于金相组织及表面形态的显微观察,是金属学、矿物学、精密工程学研究的理想仪器。、

▲ 可以鉴别和分析各种金属、合金材料、非金属物质的组织结构及集成电路、微颗粒、线材等

▲ 6XB-C倒置金相显微镜,具有附件多,使用性能广泛,能做明场、暗视场和偏光观察等优点。

为用户提供数码照相专业CCD、高清晰DV等多种图像采集模式,不仅能观察动态图像,还能将所需要的图片进行编辑、保存和打印 及测量、后处理工作



6XB-C倒置金相显微镜配置表

部件名称

技术参数

放大倍数

光学放大:100-500X;系统放大:100-2000X



机身

一体化结构,进口设计方案,机身整体压铸,结构稳定可靠

无穷远色差独立校正光学系统

机身带摄影摄像接口

转盘式滤色片组(蓝色、绿色、黄色、50%减光片),内置式

调焦机构:低位同轴粗微动调节手轮,微调手轮格值0.002mm

宽电压,110240V,50/60Hz

 观察筒

三目观察筒,倾角45,瞳孔距调节53-75mm,视度可调

目镜

WF10X/22mm,高眼点

金相物镜

无穷远平场 PL L10X/0.25  工作距离:20.2 mm(暗场选配)

无穷远平场 PL L20X/0.40  工作距离:8.80 mm(暗场选配)

无穷远平场 PL L50X/0.70  工作距离:3.68 mm(暗场选配)

无穷远平场 PL L80X/0.80  工作距离:1.28 mm(暗场选配)

无穷远平场 PL L100X/0.85(干式Dry)  工作距离:0.40 mm(暗场选配)

照明灯箱

6V30W卤素灯,亮度可调,适用于6XB

电源箱

6V/30W卤素灯电源箱

偏光组件

起偏镜插件

检偏镜插件

载物台

机械移动载物台242mm×200mm,移动范围30mmX30mm

物镜转换器

5内定位孔转换器(适配平场金相物镜)

C型接口

1X摄像接筒(C接口)

保险丝管

250V/5A Φ5X20

测微尺

1/100mm

滤色片

配磨砂玻璃,黄、绿、蓝滤色片

电源线

3C认证电源线

防尘罩

防尘罩

包装

6XB-C说明书

泡沫上盖、泡沫底座、塑料袋(用于主机包装、环保材料)

系统组成



电脑型 (6XB-C):1、倒置金相显微镜 2、适配镜 3、高清摄像器4、A/D(图像采集)500万象素CCD 5计算机(选配)

数码型(6XB-D1、倒置金相显微镜 2、数码适配镜 3、数码相机
