金相显微镜
JXM6100科研级

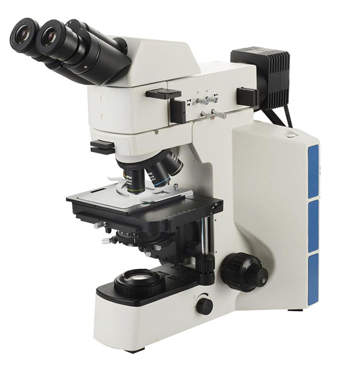

高档金相显微镜JXM-6100

主要用于研究和分析金属内部结构组织。适合电子、冶金、化工和仪器仪表行业用于观察透明、半透明或不透明的物体,如印刷电路板、液晶板、薄膜、纤维、纺织

金相显微镜不仅能观察动态图像,还能将所需要的图片进行编辑、保存和打印。具有附件多,使用性能广泛,能做明场、暗视场和偏光观察等有点。

物镜、目镜和观察筒都进行了有效的防霉处理,能确保获得持续清晰的图像,并延长显微镜的使用寿命

型号

JXM-6100

JXM-6100M

部件名称

技术参数

放大倍数

光学放大:100X-800X;系统放大:100X-2800X

机身

透反射照明显微镜机身:整体压铸,结构更加稳定,使用周期长

引进德国蔡司光路设计,无限远色差独立校正光学系统、斜照明光学器件均采用多层镀膜(防霉保护),清洁方便,效果清晰

同轴粗微动调节手轮,调节手轮高度可调,精度0.001毫米;粗微动调焦装置上下可调,可调行程38mm,适合各个年龄段客户操作,方便快捷

观察筒

三筒目镜组 瞳距:55-75mm360°单边视度调节,可旋转,瞳孔距调节范围:52-75mm电脑和显微镜可同时显示图像(50:50)

目镜(防霉)

WF10X/2235mm高眼点, 屈光度可调。



物镜

(防霉保护)

无限远长距离平场物镜   Plan 5X/0.15  WD10.8

无限远长距离平场物镜   Plan 10X/0.30  WD10.00

无限远长距离平场物镜   Plan 20X/0.45  WD4.00

无限远长距离平场半复消色差物镜   Plan 50X/0.55  WD7.90

无限远长距离平场物镜   Plan 100X/0.80  WD2.1 (Spring)







落射偏光照明装置



照明装置:柯拉照明、斜照明,偏光观察。内置式滤色片

5W LED灯箱

5W LED电源

单颗 5W LED灯(暖白光,3000-3300K)

反射照明最高样品78mm

起偏插片

检偏插片

聚光镜

摇出式消色差聚光镜(N.A 0.9),孔径光阑上标出与物镜放大倍率相对应的数值,便于得到高分辨率、高对比度的图像





射照明电器组

单颗5W LED灯(暖白光,3000-3300K)



透射时样品最大高度为28mm



光滤色片座

可放置多块滤色片



载物台

进口三角导轨机械移动载物台:  平台尺寸180x150mm,X/Y轴移动范围76x45mm,低位同轴 X/Y向移动调节手轮。配金相快动装置调节器

转换器

内倾式孔转换器

C型接口

0.5X蔡司摄像接口



系统组成

1、金相显微镜 2、摄像专用适配镜 3、500万像素高清摄像器4、、计算机(选配)

JXM-6100C

JXM-6100MC

 1、金相显微镜 2、数码适配镜 3、数码相机

JXM-6100D

JXM-6100MD
