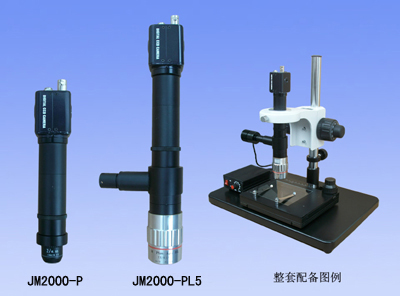

硅片检测仪
JM2000超高倍

 本产品是一种轻便和易于安装的简易显微镜装置,通常在半导体制造中用于CCD相机监视。

                                                      ◆此光学系统的特点是具有物镜超长工作距离和辐射角的校正功能。
                                                      ◆LED反射照明可使工件免于受热膨胀影响。
                                                      ◆也可选用激光支架或旋转导头(物镜接头)。
                                                      ◆设计精巧,兼容各生产商的明视镜头,可提供水平放置等各种安装方式
                                                       ◆产品可广泛应用于纤维端面检查,液晶缺陷检查及校正,晶片缺陷检查及校正等方面

技术参数:

JM2000-P标配:

JM2000-PL5标配:

1X光学镜筒

1X光学镜筒

FW23-2 2X平场消色差物镜

FW12-5M 5X复消色差长工作距离平场物镜

FL16-203BL高线黑白模拟CCD相机 更多可选相机

FL16-203BL高线黑白模拟CCD相机  更多可选相机



FI38-P1点光源

可选配件:

配件名称及图例

简要参数说明

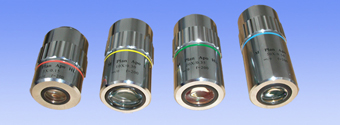

长工作距离平场复消色差物镜

型 号

放大倍数

数值孔径

工作距离

FW12-5M

5X

0.15

44

FW12-10M

10X

0.30

33

FW12-20M

20X

0.35

30

FW12-50M

50X

0.50

17

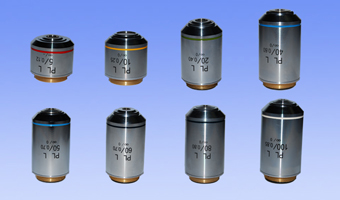

无限远平场消色差物镜

型 号

倍数

数值孔径

工作距离(mm

FW23-5U

5X

0.12

26.1

FW23-10U

10X

0.25

20.2

FW23-20U

20X

0.4

8.8

FW23-40U

40X

0.6

3.98

FW23-50U

50X

0.7

3.68

FW23-60U

60X

0.75

1.22

FW23-60UA

60X

0.7

3.18

FW23-80U

80X

0.8

1.25

FW23-100U

100X

0.85

0.4

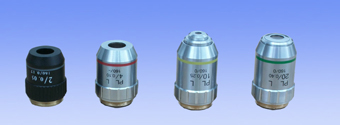

有限远平场消色差物镜

型 号

倍数

数值孔径

工作距离(mm

FW12-2

2X

0.05

18

FW12-4

4X

0.10

15

FW12-10

10X

0.25

5

FW12-20

20X

0.20

8

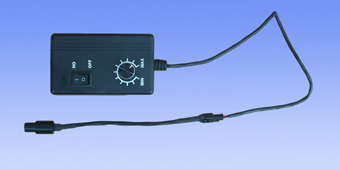

FI38-P1
点光源



FI38-P1

输入电压

90-240

输入电流

500mA

输出电压

3.3V

输出电流

20mA

出光口径

Φ10mm

使用寿命

25000 h

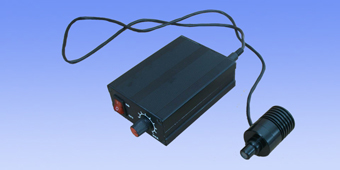

FI38-P2
点光源



FI38-P2

输入电压

90-240

输入电流

500mA

输出电压

3.3V

输出电流

20mA

出光口径

可选Φ9mmΦ11mm

使用寿命

25000 h
