硅片检测仪

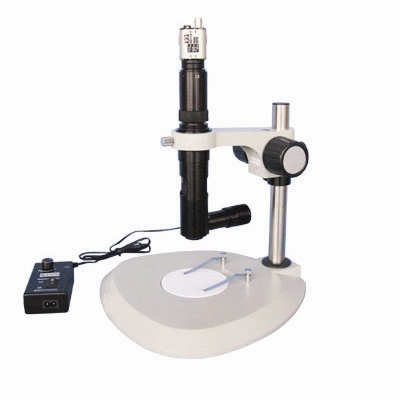

JM-60同轴光检测



JM-60

同轴检测显微镜

性能特点

             高对比度同轴照明连续变倍单筒视频显微系统,具有高品质的同轴照明效果,

             清晰度、景深甚佳。除了配置同轴照明外,也可配接LED环形照明。

             适用于反射物体的观察和测量,特别适合于细小深孔底面检查,LCD缺陷检查,

             农林地质,电子精密机械等行业和部门。特别适合LC裸片的检验,LCD印刷粘贴检验,LED生产检验,PCB板检验,冲压电镀检验,电子元件检验,高难度元件的检验

            工件型检测显微镜系统是将传统的光学显微镜与计算机(数码相机)通过光电转换有机的结合在一起,不仅可以在目镜上作显微观察,还能在计算机(数码相机)显示屏幕上观察实时动态图像,并能将所需要的图片进行编辑、保存和打印

JM-60同轴检测显微镜配置表





技术参数

物镜变倍范围

0.7X-4.5X

物镜连续变倍比

6.5:1

移动工作距离

73毫米

主机与支架配合尺寸

Φ45毫米

总放大倍数

7—480X(以21寸电视机,2X倍的大物镜为例)

系统组成

同轴检测显微镜(JM-60C1检测显微镜2、适配镜 3300万像素摄像器(700线高清CCD) 4.计算机 5.测量软件. 6移动工作台
